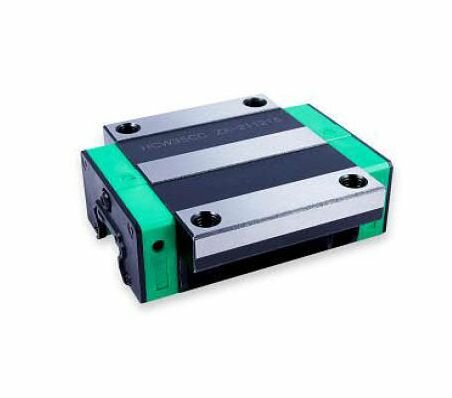

Каретка HGW 35 CCZAH TECHNIX профильная направляющая

Описание - каретка HGW35CCZAH TECHNIX профильная направляющая

Профильные рельсовые направляющие осуществляют линейное перемещение с помощью шариков. Благодаря размещению шариков между рельсами и кареткой достигается предельно точное линейное перемещение. По сравнению с обычными направляющими скольжения коэффициент трения при этом составляет лишь 1:50. Благодаря принудительному перемещению каретки по рельсам профильные линейные направляющие могут выдерживать нагрузку в вертикальном и горизонтальном направлении.

Отличительные особенности профильных направляющих серии HG и EG. Супер-грузоподъемные профильные рельсовые направляющие серии HG-/ EG-, имеющие четыре замкнутых ряда шариков, на 30 % превосходят аналогичную продукцию по грузоподъемности и жесткости благодаря оптимизированному полукруглому профилю направляющих и их конструкции. Оптимизированная конструкция механизма вращения шариков обеспечивает системе плавный ход. Фиксирующие планки препятствуют выпадению шариков, особенно при снятии каретки с рельсов.

Профильные рельсовые направляющие серии HG делятся на сменные и несменные модели. Размеры обеих моделей одинаковые. Существенное различие состоит в том, что в сменных моделях можно свободно заменить каретку и рельсы; их точность достигает класса P. Благодаря строгому контролю соблюдения заданных размеров, сменные модели - отличный выбор для потребителей, у которых профильные рельсовые направляющие устанавливаются на одну ось не парно. В артикульных серийных номерах указываются размеры, модель, класс точности, преднатяг и т. д.

Аналог HIWIN: LGW 35CA/LGW 35CB/LGW 35CC

Аналог NSK: LH 35EL/LH 35FL/LH 35EL-90

Аналог THK: HSR 35A/HSR 35B/SHS 35C

Аналог THOMSON: AG35AA/AT 35A

Характеристики каретка HGW35CCZAH TECHNIX профильная направляющая

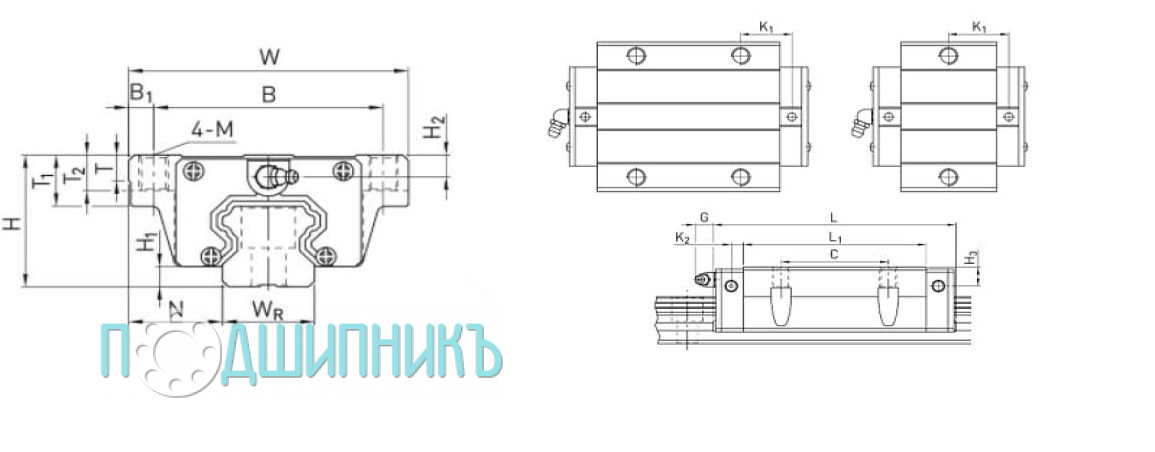

Размеры каретка HGW35CCZAH TECHNIX профильная направляющая
