Зажимная втулка KLHH018 от TECHNIX

Артикул: KLHH018 от TECHNIX
В наличии
1 380

Все подшиники TECHNIX

Официальный поставщик подшипников TECHNIX

Описание зажимная втулка KLHH018 от TECHNIX

Зажимная втулка KLHH018 обеспечивает быстрый монтаж и демонтаж на вал электродвигателя различных элементов трансмиссии: кулачковых муфт, звездочек, клиновых и зубчатых шкивов. Благодаря конструкции равномерно распределяет нагрузку на вал и исключает биение между валом и приводимой в движение частью. Это увеличивает срок эксплуатации узла. Подходят для применения в агрегатах с высоким крутящим моментом. Материал – сталь.

Принцип работы представленных изделий основан на радиальной деформации деталей, изготовленных в виде взаимообратных усеченных конусов, имеющих продольный разрез. Момент затяжки, приложенный к соединительным винтам, производит осевое смещение частей, находящихся в контакте между собой. При этом происходит увеличение диаметра наружнего кольца и уменьшение диаметра внутреннего кольца, вследствие этого на сопрягаемых поверхностях соединяемых деталей возникают силы трения и давления, достаточные для передачи крутящего момента с вала на соединенные с ним части (зубчатое колесо, шкив зубчатого ремня, шкив клинового ремня и иные специальные части).

  • исключение биения между валом и приводимой в движение частью;
  • равномерное распределение нагрузки по всему диаметру;
  • возможность использования для соединения различных элементов привода;
  • возможность использования вала меньшего диаметра;
  • удобство технического обслуживания без длительного простоя;
  • доступность запасных частей у субпоставщиков технического оборудования.

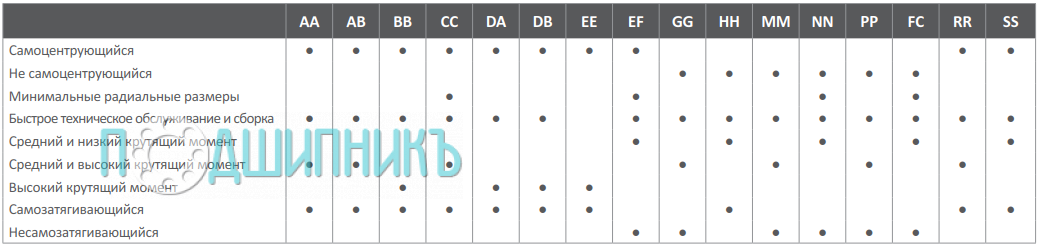

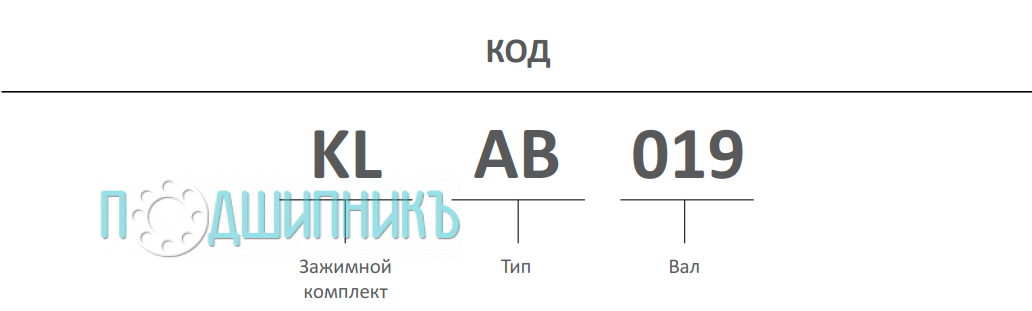

Расшифровка наименования и типа

Расшифровка наименования и типа

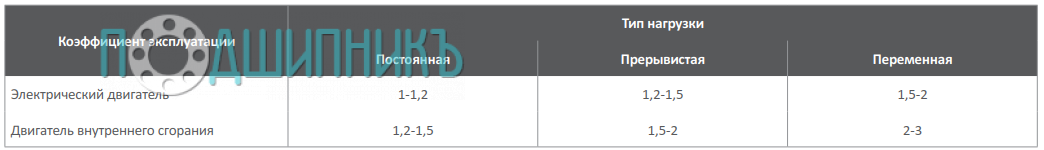

Коэффициент эксплуатации

Коэффициент эксплуатации

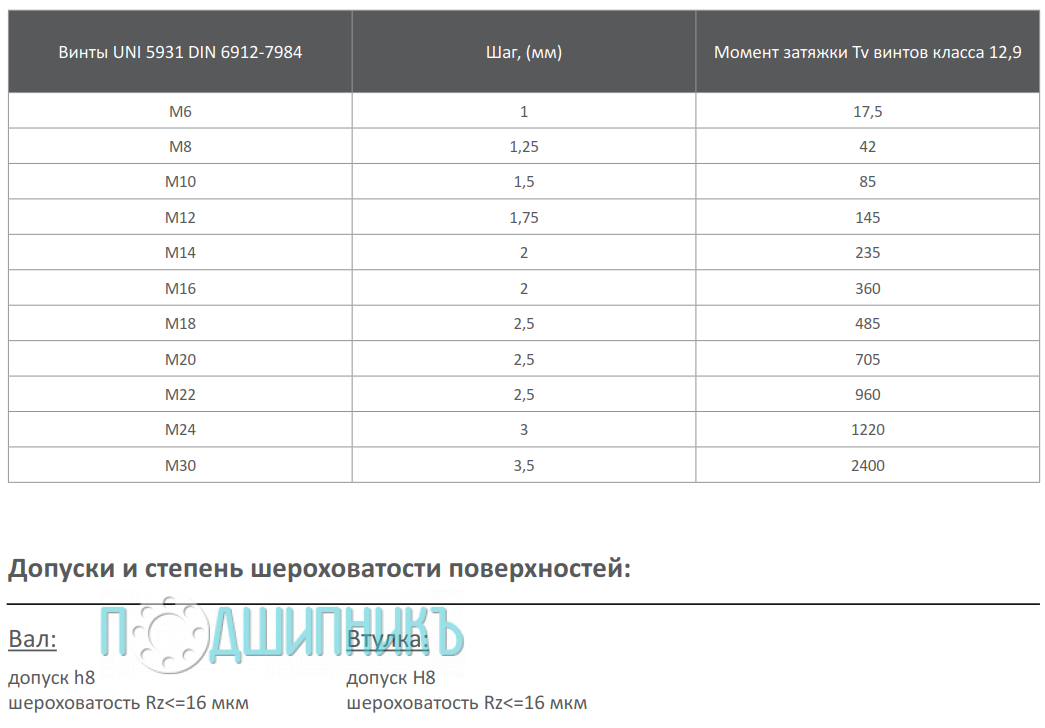

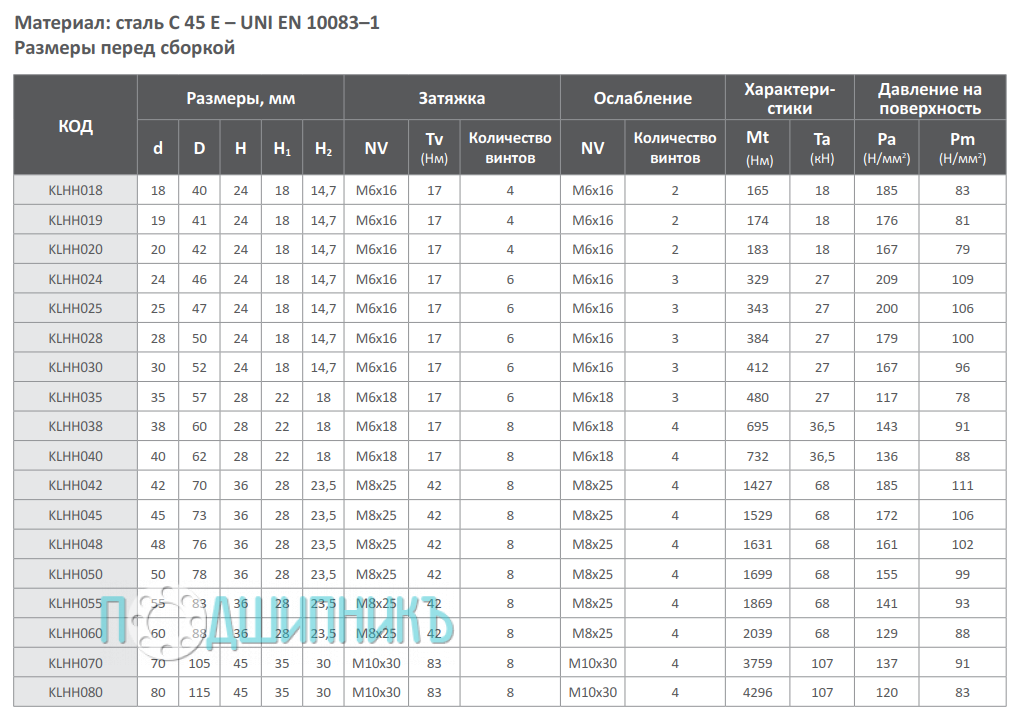

Спецификация зажимная втулка KLHH018 от TECHNIX

Спецификация зажимная втулка KLHH018 от TECHNIX

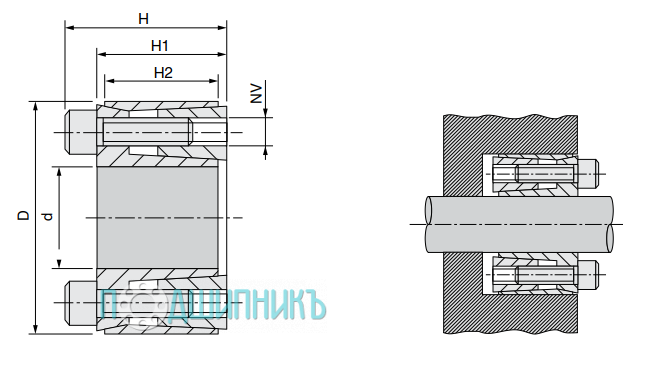

Габаритные размеры зажимная втулка KLHH018 от TECHNIX

Схема и чертеж зажимная втулка KLHH018 от TECHNIX Сводная таблица

ПроизводительTECHNIX
КонструкцияЗажимная втулка
СерияKLHH
Внутренний диаметр d, мм18
Длина L, мм18
Внешний диаметр D, мм40
