Описание модели UCF 209 от TECHNIX
Подшипниковый узел UCF 209 состоит из фланцевого корпуса F209 и подшипника UC209. Узлы серии UСF имеют квадратную форму фланца. Опорная поверхность идёт строго перпендикулярно оси вращения самого подшипника. Узел крепится к валу тремя способами: двумя винтами, зажимной втулкой или кольцом с эксцентриком. Через специальное устройство – нипель – можно производить смазку. Корпус чугунный, подшипник стальной.
Характеристики подшипниковый узел UCF 209 от TECHNIX

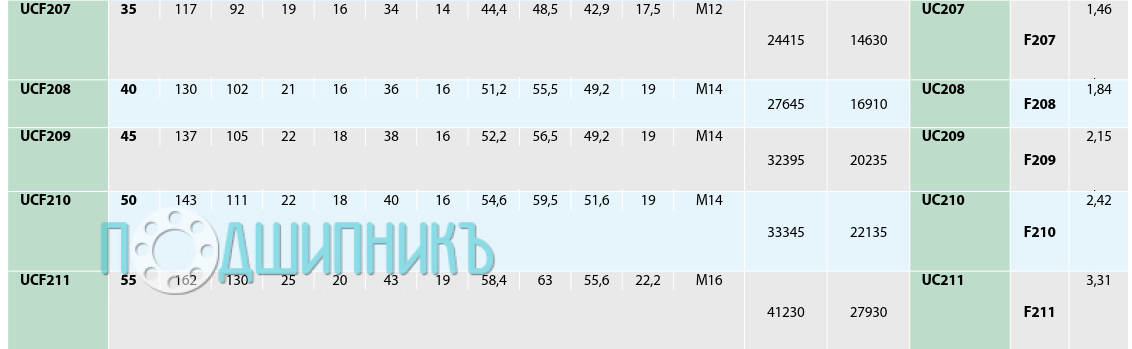

Габаритные размеры подшипниковый узел UCF 209 от TECHNIX
| Производитель | TECHNIX |
| Конструкция | Подшипниковый узел |
| Исполнение | Узел в сборе |
| Серия | UCF |
| Тип корпуса | F209 |
| Подшипник № | UC209 |
| Внутренний диаметр d, мм | 45 |
| Ширина, мм | 137 |
| Расстояние между центрами крепежных отверстий J, мм | 105 |
| Крепежное отверстие (длина х ширина) | M14 |
| Вес [кг] | 2.15 |
| Номинальная динамическая грузоподъемность, кН | 32395 |
| Номинальная статическая грузоподъемность, кН | 20235 |
