Описание модели UCP 212 от PTI

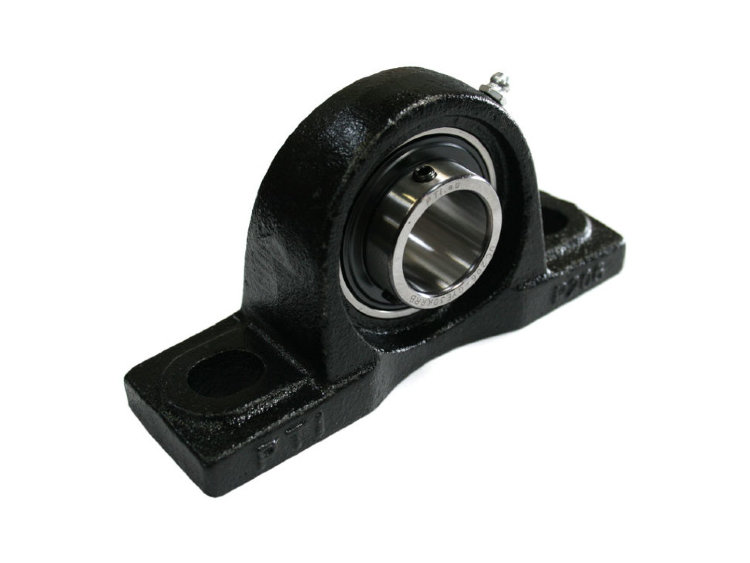

Подшипниковые узлы UCP 212 от PTI с широким чугунным корпусом на лапах, с установленными закрепляемыми подшипниками. Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала. Корпуса соединяются с сопрягаемой конструкцией винтами.
Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой под пресс-масленку. Корпуса покрыты черной или серой грунтовкой в качестве защиты от коррозии.
Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце или серии UK с закрепительными втулками.
Область применения:
- конвейерное оборудование;
- вентиляторы промышленного назначения;
- буксовые узлы;
- в железнодорожном оборудовании;
- машиностроение;
- легкая промышленность;
- металлургия;
- горнодобывающая техника;
- другие сферы;
- сельскохозяйственное оборудование.
Характеристики подшипникового узла UCP 212 от PTI
Схема и чертеж UCP 212 от PTI
Производитель | PTI |
Страна производства | Дания |
Конструкция | Подшипниковый узел |
Тип | Однорядный |
Исполнение | Узел в сборе |
Серия | UCP |
Внутренний диаметр d, мм | 60 |
Длина L, мм | 241 |
Общая высота H, мм | 138 |
Вес [кг] | 5.5 |
Высота оси вала, мм | 69.8 |
