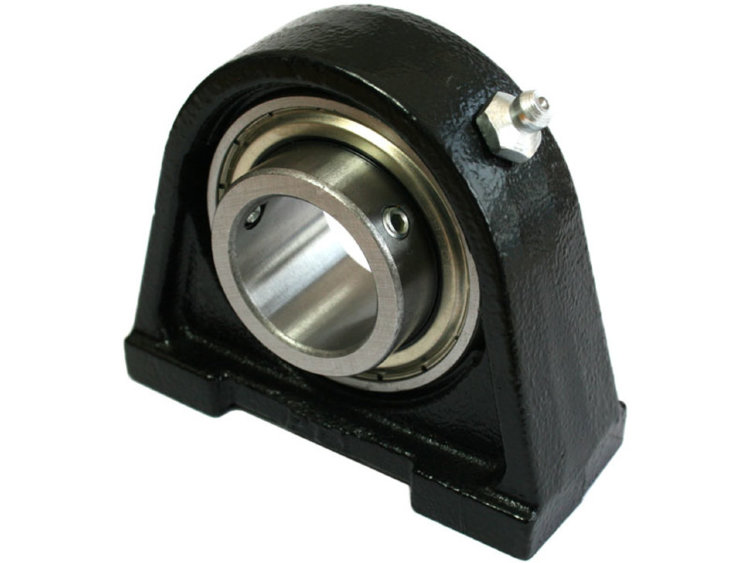

Подшипниковый узел UCPA 206 от PTI

Описание модели UCPA 206 от PTI

Подшипниковые узлы UCPA 206 от PTI с установленными закрепляемыми подшипниками. Имеет стационарный корпус узкого типа (РА), который фиксируется на опорных поверхностях, расположенных параллельно оси вращения вала, болтами. Последние вворачиваются в два глухих резьбовых отверстия, имеющиеся в донной части корпуса, допускает монтаж на ограниченном пространстве.

Для обеспечения надежности работы узлов при любых производственных условиях подшипники и корпуса согласованы друг с другом. Благодаря сферической поверхности наружного кольца подшипника и вогнутому сферическому отверстию корпуса, данные узлы компенсируют статические перекосы вала. Корпуса соединяются с сопрягаемой конструкцией винтами.

Для смазывания закрепляемого подшипника отверстие корпуса имеет смазочную кольцевую канавку, а сам корпус – смазочное отверстие с резьбой под пресс-масленку. Корпуса покрыты черной или серой грунтовкой в качестве защиты от коррозии. Стационарные подшипниковые узлы с широкими корпусами поставляются с установленными в них закрепляемыми подшипниками серии UC с резьбовыми штифтами на внутреннем кольце.

Характеристики подшипникового узла UCPA 206 от PTI

Схема и чертеж UCPA 206 от PTI
