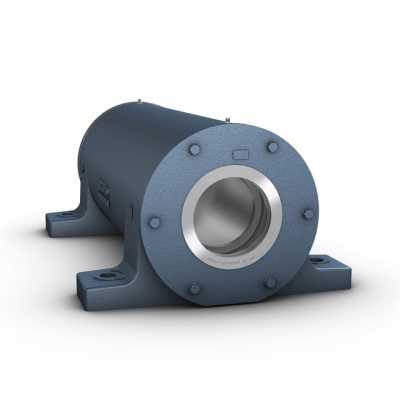

Описание модели PDN 306 WXING
Двойные неразъемные подшипниковые корпуса серии PDN WXING предназначены для использования в вентиляторах, подающих устройствах, ременных передачах, узлах подъемных механизмов, а также в иных случаях, когда необходимо применение простых и точных в установке опор. Двойной моноблочный корпус используется для работы в условиях больших радиальных нагрузок и высоких скоростей вращения. Отдельные модели пригодны для восприятия как радиальных, так и осевых нагрузок. Стационарные неразъемные корпуса качественно улучшают эксплуатационные характеристики узла, минимизируют процессы его подгонки и регулировки. Конструкция корпусов предусматривает два смазочных ниппеля, крышки с шестигранником, болты и пружинную шайбу. Модели серии PDN типоразмер 200 поставляются с V-образными кольцами, для типоразмера 300 предусмотрены V-образные кольца и фетровая лента.
Характеристики корпуса PDN 306 WXING

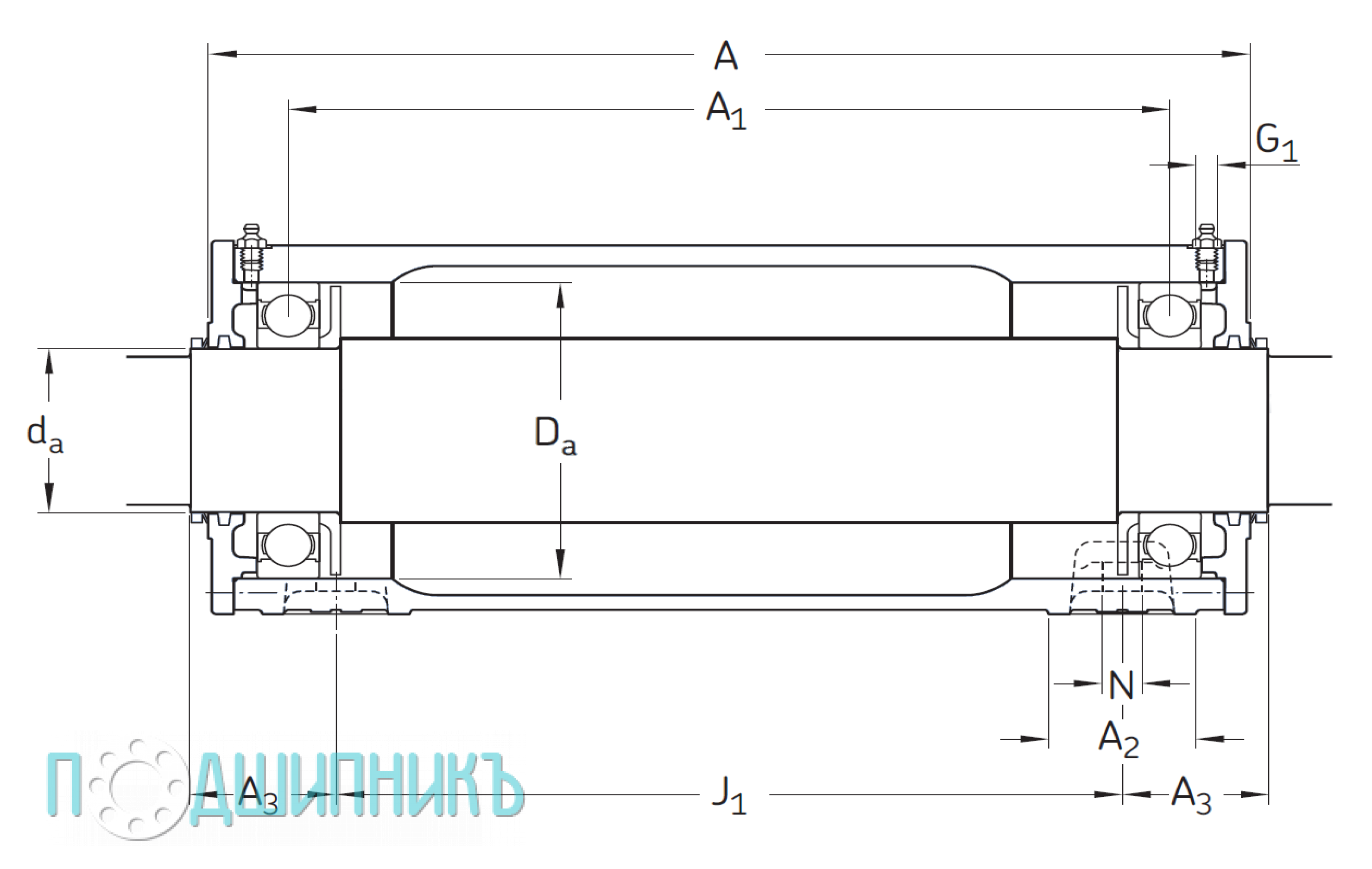

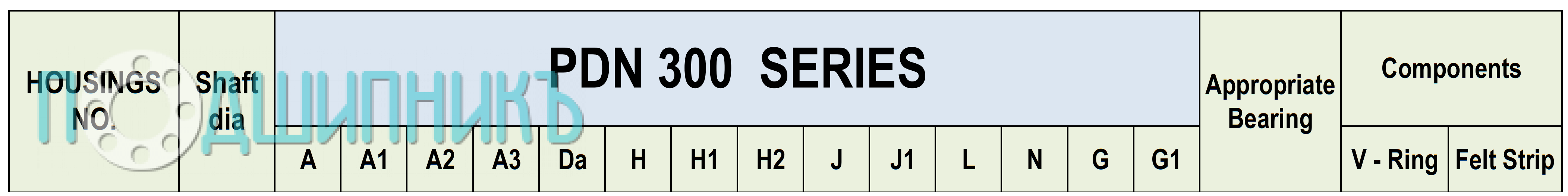

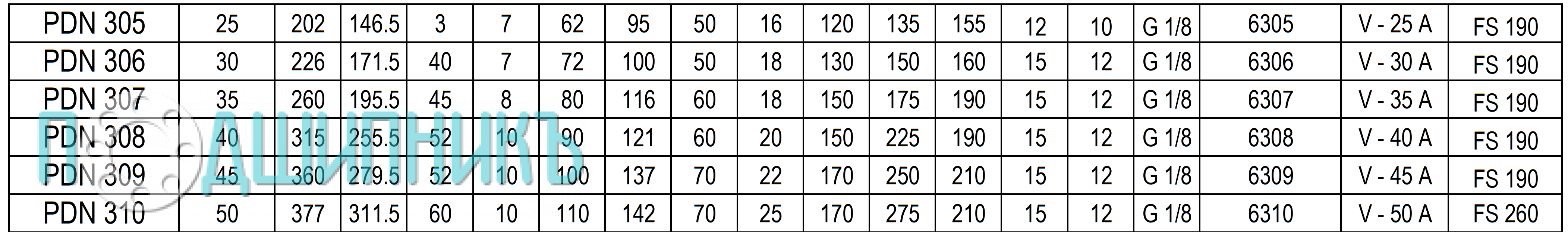

Схема и присоединительные размеры
Возможные варианты уплотнений для корпусов WXING
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | WXING |
| Серия | PDN |
| Подшипник № | 6306 |
| Внутренний диаметр d, мм | 30 |
| Длина L, мм | 160 |
| Общая высота H, мм | 100 |
| Расстояние между центрами крепежных отверстий, мм | 130 |
