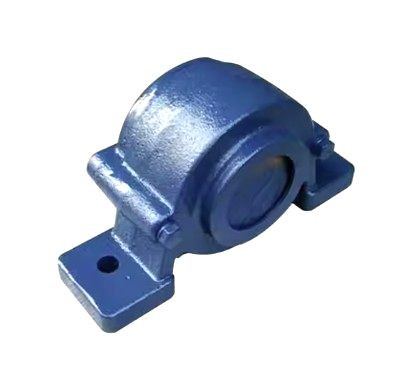

Описание модели TVN 313 от WXING
Неразъемный подшипниковый корпус серии TVN от WXING на лапах преимущественно используется в буксах железнодорожных вагонов не большого веса, в конвейерных тележках. Также, данные опоры могут применяться как стационарные корпуса. Цельная конструкция обеспечивает большую жесткость в отличии от разъемных вариантов корпусов. Опорные блоки серии TVN подходят для самоустанавливающихся шарикоподшипников и сферических роликоподшипников с посадочными местами цилиндрического типа. Конструкция подшипниковых корпусов предусматривает уплотнения войлочного типа, смазывание маслом.
Варианты исполнения:
- TVN300A - с глухой крышкой для конца вала;
- TVN300B - со сквозной крышкой под проходной вал.
Характеристики корпуса TVN 313 от WXING
Схема и присоединительные размеры
Варианты исполнения TVN 313 от WXING
Возможные варианты уплотнений для корпусов WXING
| Конструкция | Подшипниковый узел |
| Исполнение | Корпус подшипниковый |
| Производитель | WXING |
| Серия | TVN |
| Подшипник № | 2313 E |
| Внутренний диаметр d, мм | 65 |
| Длина L, мм | 330 |
| Общая высота H, мм | 181 |
| Ширина подошвы узла, мм. | 90 |
| Расстояние между центрами крепежных отверстий J, мм | 260 |
